KP311ALGA

Høj ydeevne, lavpris off-line PWM-strømafbryder

KP311ALGA er en ikke-isoleret, meget integreret og billig PWM-strømafbryder til ned- og nedadgående kredsløb.

KP311ALGA bruger en højspændingsproces med enkelt wafer, der integrerer en 500V højspændings MOSFET'er og en controller med switching peak current mode control på den samme wafer. Høj præcision 5V standard output er garanteret i hele spændingsindgangsområdet. I chippen er chippens minimum Toff-tid fastsat til 32μs med bufferfunktion, som optimerer EMI-effekten under betingelse af at sikre udgangseffekten. Samtidig er chippen designet med tung og tung belastningstilstand, som nemt kan opnå standby strømforbrug på under 50mW.

KP311ALGA integrerer komplette beskyttelsesfunktioner: VDD underspændingsbeskyttelse, cyklus for cyklus strømgrænse, unormal overstrømsbeskyttelse, overophedningsbeskyttelse, overbelastningsbeskyttelse og kortslutningsbeskyttelse.

Hovedfunktion

• Høj præcision 5V standard output

• Integreret 500V højspændings MOSFET og højspændings startkredsløb

• Integreret prøvetagningsmodstand, lave systemomkostninger

• Understøtter applikationer med ultralav spænding (mere end 12V).

• Støt buk og løft kredsløb

• Skiftende spidsstrømstilstandskontrol

• Ultralavt standby-strømforbrug på mindre end 50 mW

• Ultralav driftsstrøm, understøtter lille VDD-kapacitans

• Integreret softstart kredsløb

• Integrerede beskyttelsesfunktioner:

• Overbelastningsbeskyttelse (OLP)

• Overophedningsbeskyttelse (OTP)

• Cycle Current Limit (OCP)

• Unormal overstrømsbeskyttelse (AOCP)

• Frontblænding (LEB)

• VDD underspændingsbeskyttelse

• Pakke SOT23-3

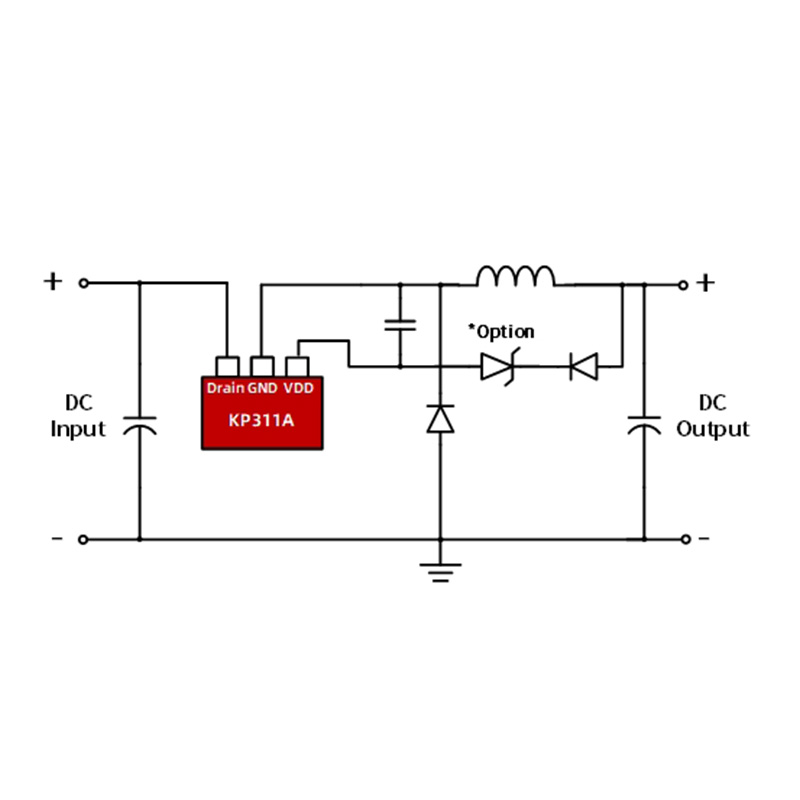

Typisk anvendelse

• Strømforsyning til små husholdningsapparater

• Ekstra strømforsyning
